山東泰山華岳玻璃有限公司
電話：400-669-7505
梁峰：13854822789
李家美：15605388882
傳真：0538-8560506
郵箱：xzbgs@sdhyglass.com
網(wǎng)址：5201314pk.cn
sdhuayue.en.alibaba.com
地址：山東省泰安市泰山大街與晶華路口

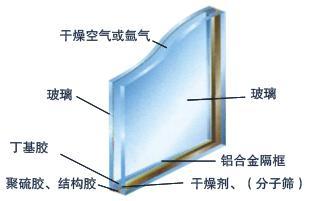

節(jié)能中空玻璃的玻璃在配方一定的情況下，節(jié)能中空玻璃的材料的性能與焙燒工藝的關(guān)系較大，發(fā)泡工藝制度按預(yù)熱、燒結(jié)、發(fā)泡、穩(wěn)泡與退火等幾個(gè)階段進(jìn)行。
1、預(yù)熱：預(yù)熱過(guò)程主要是脫掉配合料中的化學(xué)結(jié)合水、吸附水和游離水，又由于坯體導(dǎo)熱性較差，直接高溫加熱燒結(jié)會(huì)造成表面碳的氧化，使發(fā)泡不均勻。為此在室溫至400℃之間，升溫速度一般為5~8k/min，并在400℃保溫20~30min。
2、燒結(jié)：將預(yù)熱后的坯體迅速加熱到燒結(jié)溫度(650~750℃)，快速升溫的目的是防止發(fā)泡劑過(guò)多的分解，并使隨著坯體的升溫而急劇增加的氣相包裹在坯體內(nèi)而不逸出，從而能夠得到較多氣相。在燒結(jié)過(guò)程中，升溫速度一般為8~10k/min，發(fā)泡燒結(jié)后的坯體在以10~15k/min的速度加熱到發(fā)泡溫度進(jìn)行發(fā)泡(750~1000℃)，在發(fā)泡溫度下保溫一段時(shí)間(15~50min)，以利于發(fā)泡均勻。
3、穩(wěn)泡：當(dāng)發(fā)泡結(jié)束時(shí)，迅速將毛坯冷卻至600℃左右，冷卻速度要快，一般在15~20k/min，其目的是將產(chǎn)生的氣孔結(jié)構(gòu)迅速固定下來(lái)。
4、退火：由于毛坯迅速冷卻，將產(chǎn)生應(yīng)力，為消除應(yīng)力，在600℃左右進(jìn)行保溫20~35min，然后逐漸冷卻至室溫。由于泡沫玻璃的導(dǎo)熱系數(shù)小，它的退火冷卻速度要比普通玻璃的退火冷卻速度慢得多，總的退火冷卻時(shí)間一般在24小時(shí)以上。
電話：400-669-7505 傳真：0538-8560506
梁峰：13854822789 李家美：15605388882
郵箱：xzbgs@sdhyglass.com
網(wǎng)址：5201314pk.cn
sdhuayue.en.alibaba.com
地址：山東省泰安市泰山大街與晶華路口
